AvNav Routen Editor

Der Routeneditor

Übersicht

Der Routen-Editor ist über den Button von der Navigationsseite erreichbar. Ausserdem kann er über den Button Edit im Info Dialog zu einer Route auf der Files/Download Seite erreicht werden.



Buttons

Icon Name Funktion

ZoomIn Hereinzoomen

ZoomOut Hinauszoomen

NavAddAfter Einen neuen Punkt zur Route hinzufügen (insert after)
Der Kartenmittelpunkt (Kreuz) wird als neuer Punkt hinter dem momentan rot markierten Punkt der Route hinzugefügt.

NavAdd Einen neuen Punkt zur Route hinzufügen (insert before)
Der Kartenmittelpunkt (Kreuz) wird als neuer Punkt vor dem momentan rot markierten Punkt der Route hinzugefügt.

NavDelete Löschen des momentan rot markierten Punktes der Route

NavToCenter Verschieben des momentan rot markierten Punktes der Route auf den Kartenmittelpunkt

NavGoto Starte die Navigation zum momentan rot markierten Punkt der Route

NavOverlays Ein- und Ausblenden von Overlays

MOB Mann über Bord(siehe Hauptseite)

Cancel Zurück zur Navigationsseite


Auf dieser Seite kann man eine Route bearbeiten bzw. erzeugen.

Zu jeder Zeit gibt es einen aktiven Wegpunkt (rot dargestellt, links in der Anzeige grau unterlegt. Die meisten Aktionen beziehen sich auf diesen Wegpunkt. Er kann durch Anklicken links in der Liste oder durch Anklicken auf der Karte geändert werden.

Wenn man die momentan aktive Route bearbeitet, wird das durch einen roten Rahmen links um die Routen-Info angezeigt. Falls eine andere Route bearbeitet wird, ist dieser grün.

Wenn man den Editor verlässt, geht die Anzeige zur aktiven Route zurück.

Alle Änderungen werden sofort wirksam, es gibt kein undo.

Auf der linken Seite werden die Wegpunkte der aktuellen Route angezeigt. Dazu jeweils die Kurse und Distanzen für die Abschnitte. Im oberen Teil die Gesamtlänge der Route sowie die Gesamtstrecke sowie die ETA. Durch Anklicken kann man einen Wegpunkt aktivieren.

Durch nochmaligen Klick auf einen links bereits markierten Punkt wird eine Eingabemaske aufgerufen, in der man den Wegpunkt bearbeiten kann.

Route Dialog

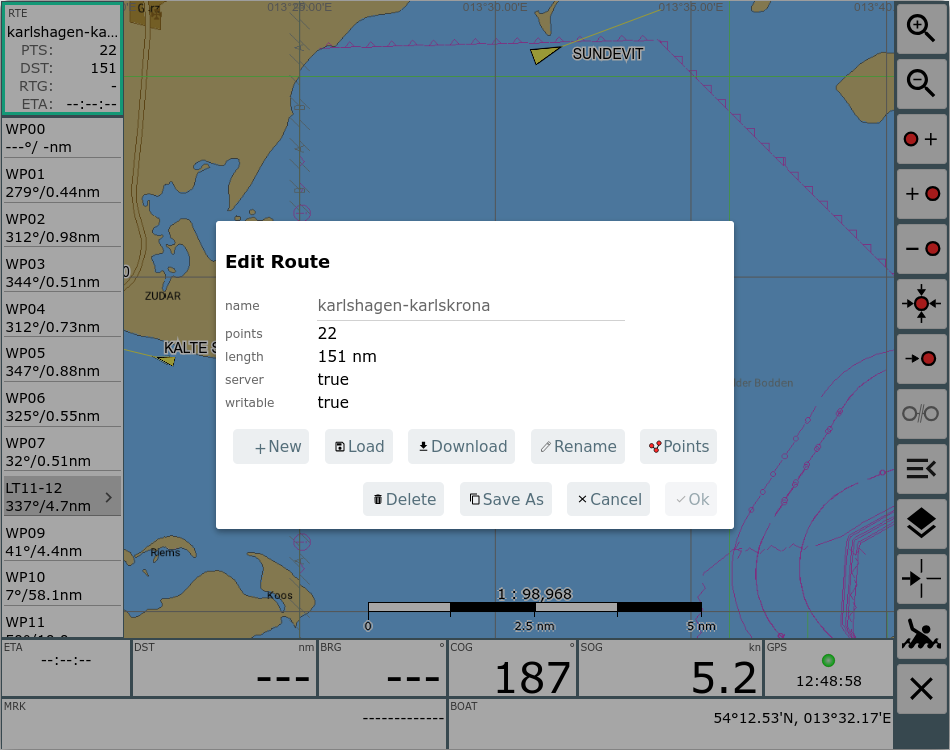

Ein Klick auf das Route Info Feld (links oben) führt zu einem Dialog.

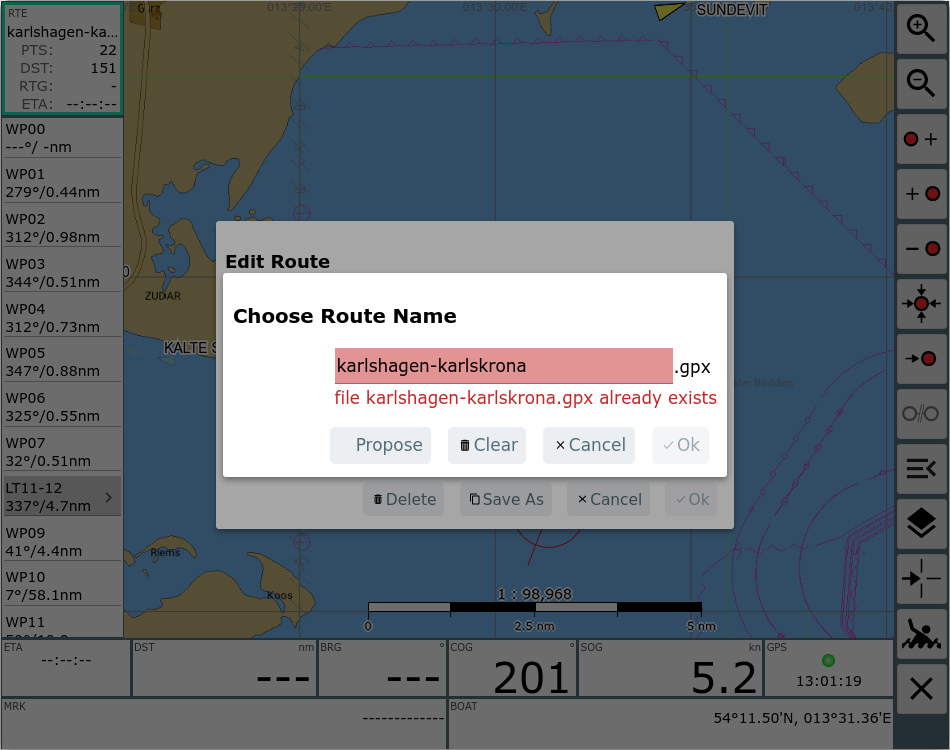

Hier kann man den Namen der Route ändern, eine neue Route zum Editieren auswählen, die Route kopieren, sie löschen, invertieren oder alle Punkte löschen.

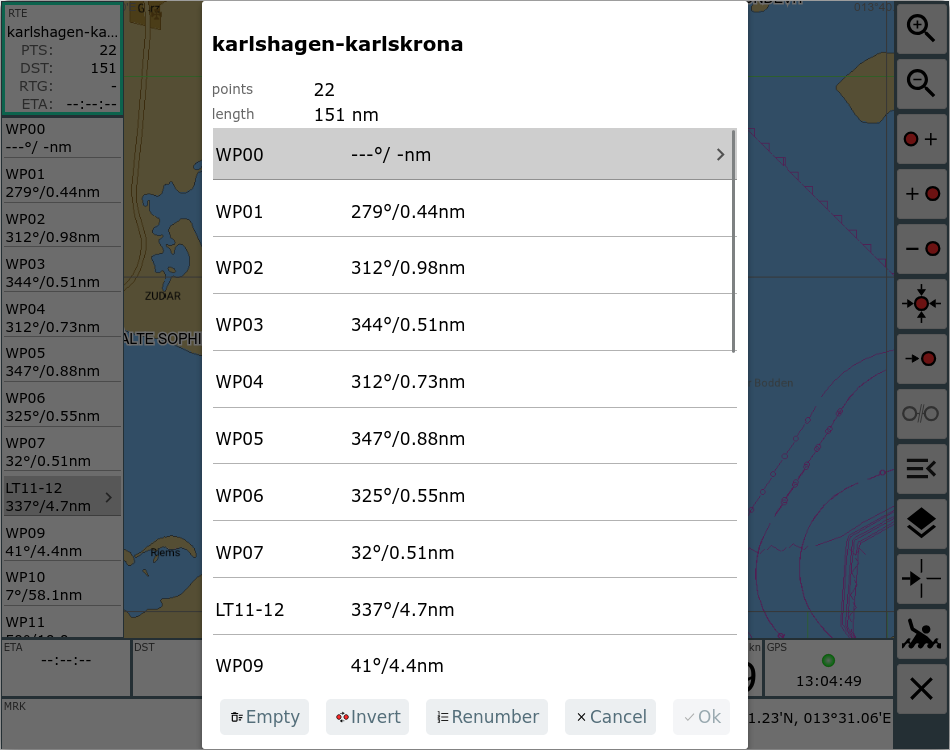

Ein Klick auf den Edit Button führt zur Route Liste. Hier kann man die Wegpunkte bearbeiten oder ebenfalls eine neue Route wählen.

Ein Klick auf die linken unteren Anzeigen zeigt einige zusätzliche Buttons.

Mit diesen kann zwischen den Punkten der Route gewechselt werden bzw. der aktuelle Punkt kann bearbeitet werden.

Ein Klick auf die rechten Anzeigen zentriert die Karte auf die Bootsposition.

Nutzung von Overlays

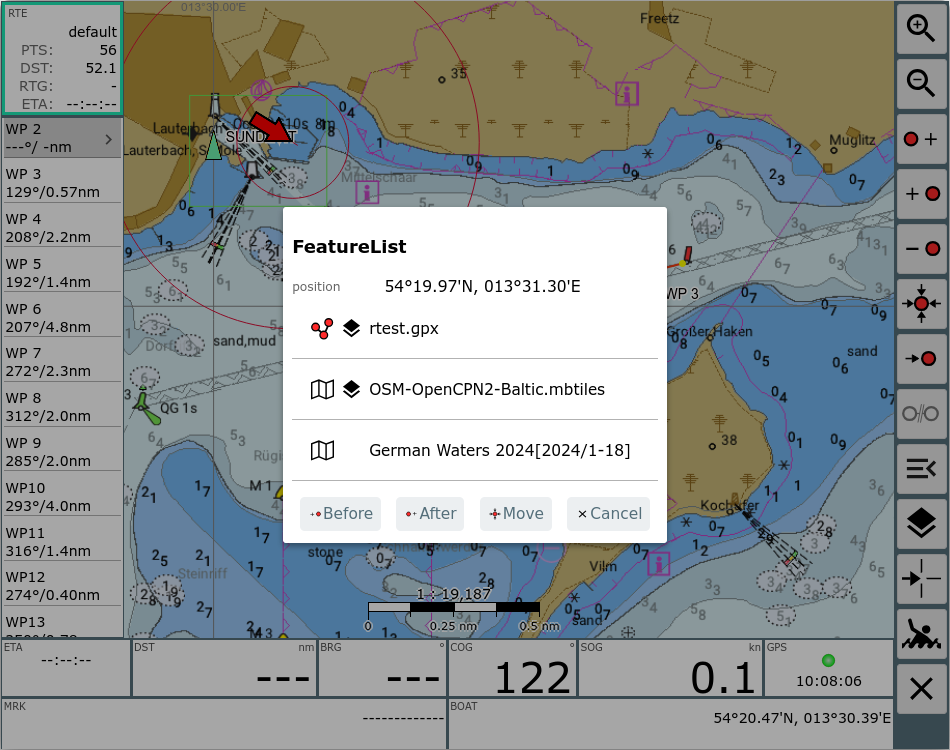

Falls (wie im Bild) Overlays angezeigt werden (oder in ocharts-Karten) kann man durch Klick auf ein Objekt einen Dialog aufrufen, der weitere Routen-Funktionen bietet.

Der angeklickte Punkt kann jetzt in die Route eingefügt werden. Auf diese Weise können leicht Punkte z.B. aus einer Wegpunkt-Datei zum Erstellen von Routen genutzt werden.

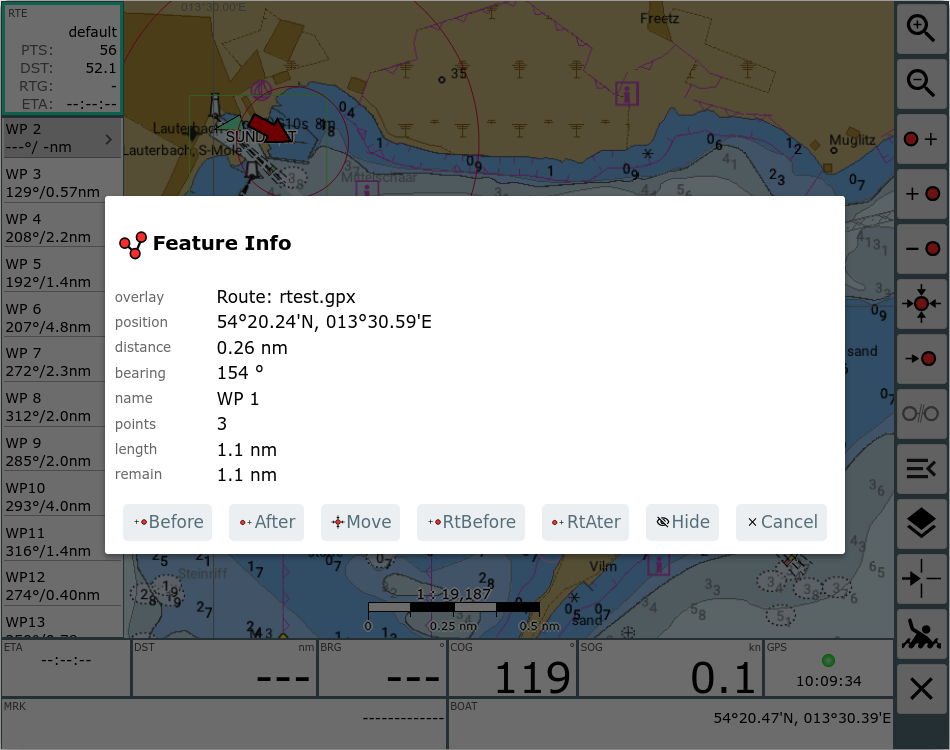

Falls das angezeigte Overlay eine Route ist, kann der Teil nach dem angeklickten Punkt der aktuellen Route hinzugefügt werden.

Im Dialog wird der angeklickte Startpunkt der Route angezeigt und man kann auswählen, ob man die Route vor oder hinter dem aktuell markierten Punkt der in Bearbeitung befindlichen Route einfügen möchte.
