AvNav Hauptseite

Überblick

Im Hauptbereich der Seite befindet sich die Liste der auf dem Server gefundenen Kartensätze (beim Raspi-Server files unter /home/pi/avnav/data/charts, in der Android App unter charts im gewählten Verzeichnis).

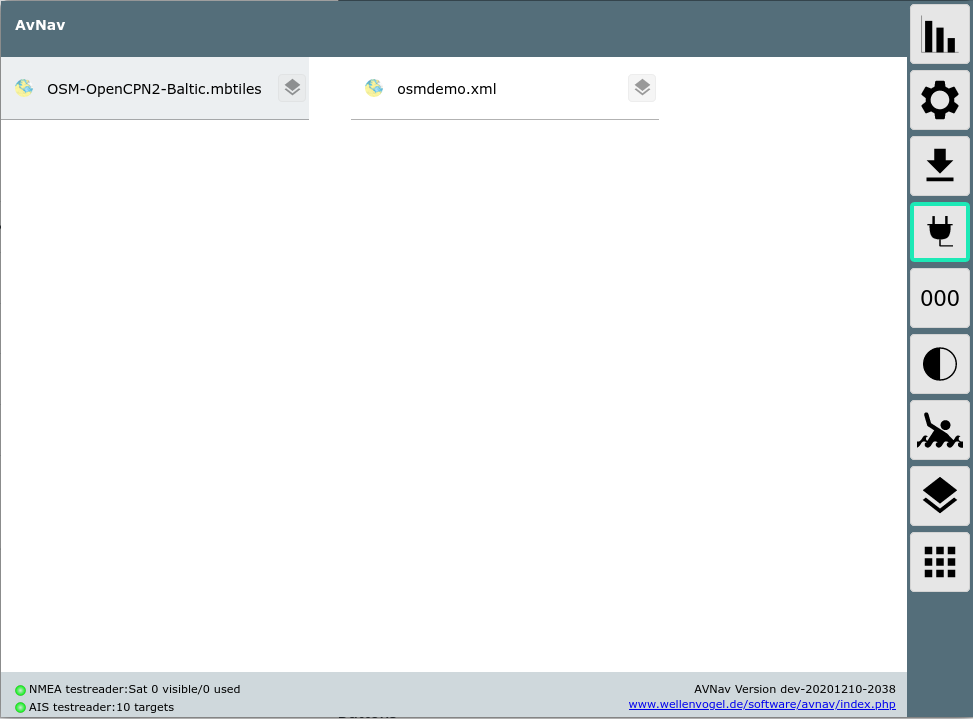

Nach der ersten Installation sind hier einige Online Demo Karten sichtbar. Diese können nur mit Internet-Verbindung genutzt werden.

Weitere Karten kann man über die Files/Download Seite hochladen bzw. direkt in das entsprechende Verzeichnis kopieren (raspberry) bzw. aus einem externen Verzeichnis lesen (Android).

AvNav kann Karten im gemf Format lesen (bevorzugt), ab Version 202003xx auch im mbtiles Format. Ausserdem kann auch eine Online-Karten-Quelle über ein XML File eingebunden werden. Details dazu unter Kartenformate.

O-Charts Karten müssen über das o-charts Plugin (zu erreichen über den Button) hochgeladen werden.

Wenn in SignalK Karten installiert sind, werden diese hier ebenfalls angezeigt.

Über den Button neben jeder Karte kann man die Overlays für diese Karte bearbeiten.

Durch Anklicken eines Eintrages in der Kartenliste gelang man zur Navigationsseite mit dem enstprechenden Kartensatz.

Spezielle Funktionen

Mann über Bord

Sichtbar auf allen Seiten, aber nur wenn der "connected" Mode aktiv ist - Button ist grün.

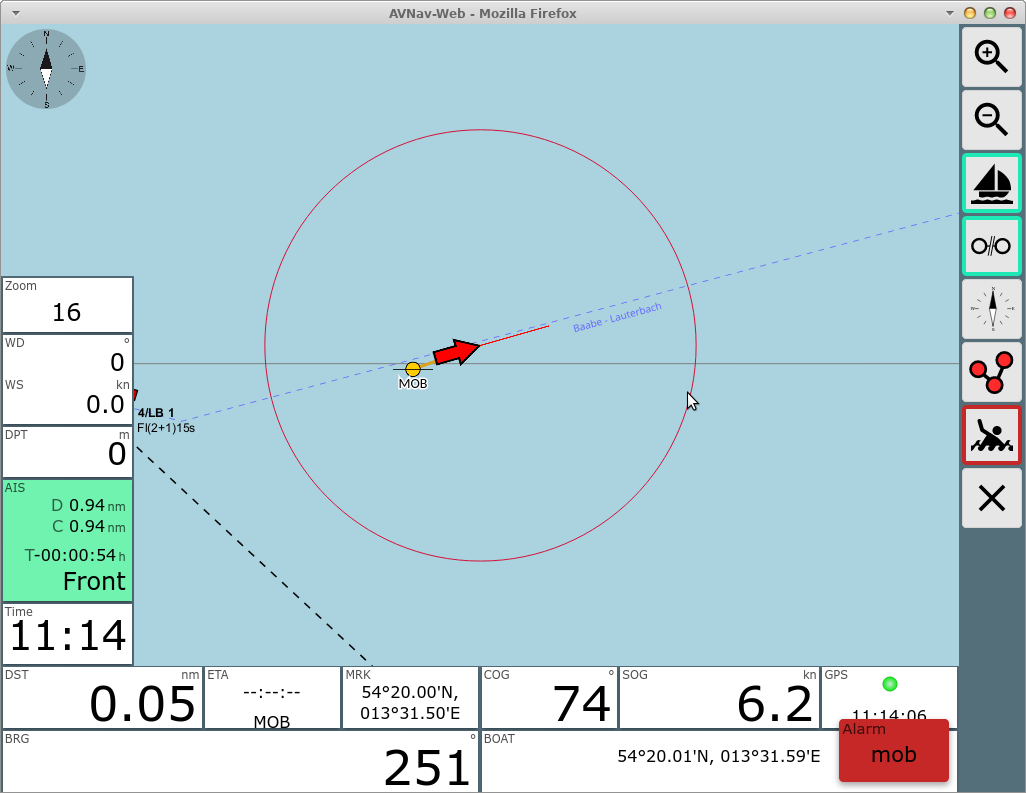

Durch Klick wird die aktuelle Position zu einem Wegepunkt mit dem Namen "MOB", ein aktuelles Routing wird abgebrochen, ein Routing zum Wegepunkt wird aktiviert, und es wird auf die Navigationsseite mit der zuletzt gewählten Karte gewechselt. Die Karte wird auf das Boot zentriert, und es wird eine feste Vergrößerung eingestellt (in den Settings anpassbar). Ausserdem wird ein "MOB" Alarm ausgelöst. Dieser Alarm kann quittiert werden. Das Routing bleibt aktiv bis der MOB Button erneut gedrückt wird.

Falls noch nie eine Karte gewählt wurde, wird das Dashboard angezeigt.

Nachtmodus

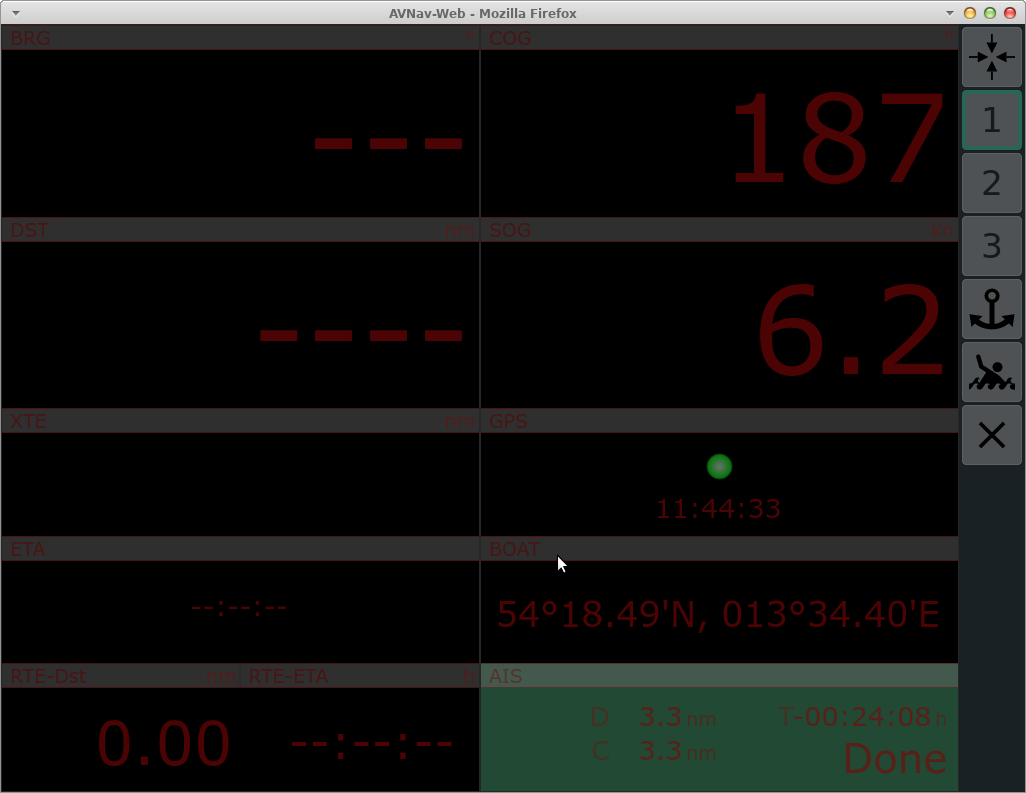

Durch Klick auf den Button wird der Nachtmodus aktiviert. In den Einstellungen können die Dimm-Faktoren noch angepasst werden.

Verbunden/Nicht Verbunden (Connected)

Über den Button wird gesteuert, wie die Routing Daten mit dem Server ausgetauscht werden. Wenn er aktiv ist (grüner Rand), werden alle Änderungen an den Routing-Daten (Wegepunkt, Starten, Stoppen, Routen-Änderungen) direkt mit dem Server synchronisiert und sind damit auf allen angeschlossenen Display sichtbar.

Wenn er ausgeschaltet wird, werden alle Routen-Änderungen nur lokal ausgeführt. Damit kann man z.B. eine alternative Route testen, ohne den Rudergänger oder den Autopiloten zu stören. Wenn man sich danach wieder verbindet, gewinnen im Zweifel die Daten vom Server, man muss also seine lokalen Änderungen z.B. in einer neuen Route speichern. Wenn eine solche Route dann akitiviert wird, wird sie auch zum Server hochgeladen. Auf der Files/Download Seite wird bei den Routen durch das Symbol angezeigt, ob sie mit dem Server synchronisiert sind.

Der Verbunden/Nicht Verbunden Zustand bezieht sich nur auf Routen und Wegepunkte! Alle anderen Funktionen sind immer mit dem Server verbunden (ausser MOB - das ist eine Routing Funktion - und daher nicht aktivierbar wenn man nicht verbunden ist).

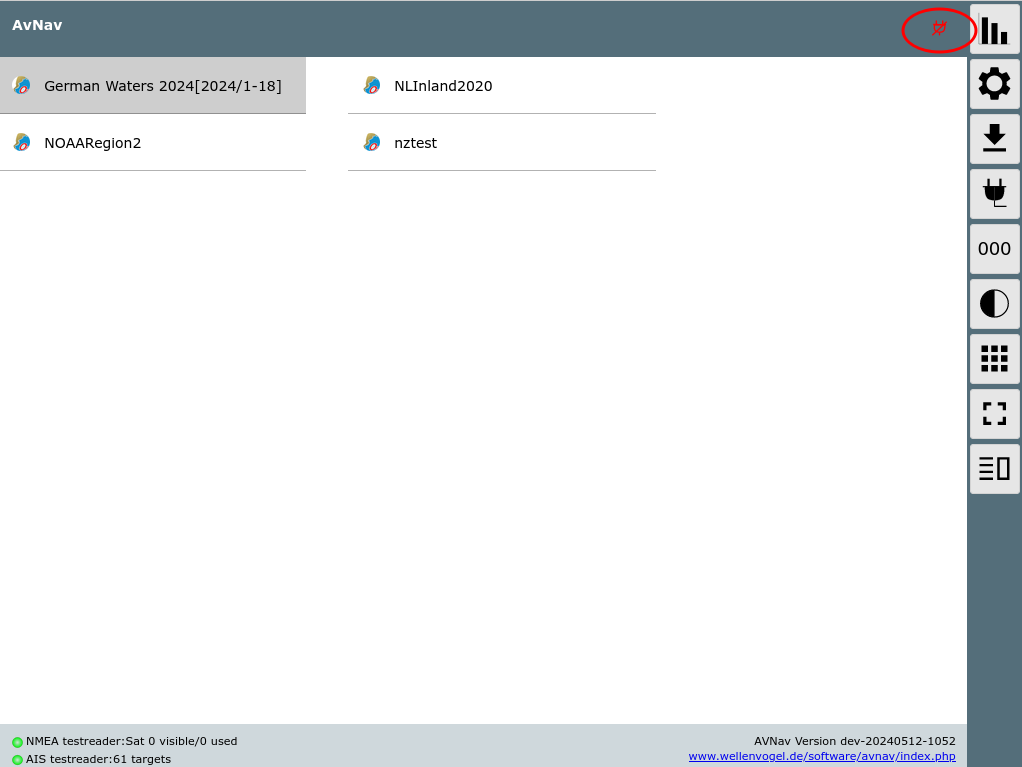

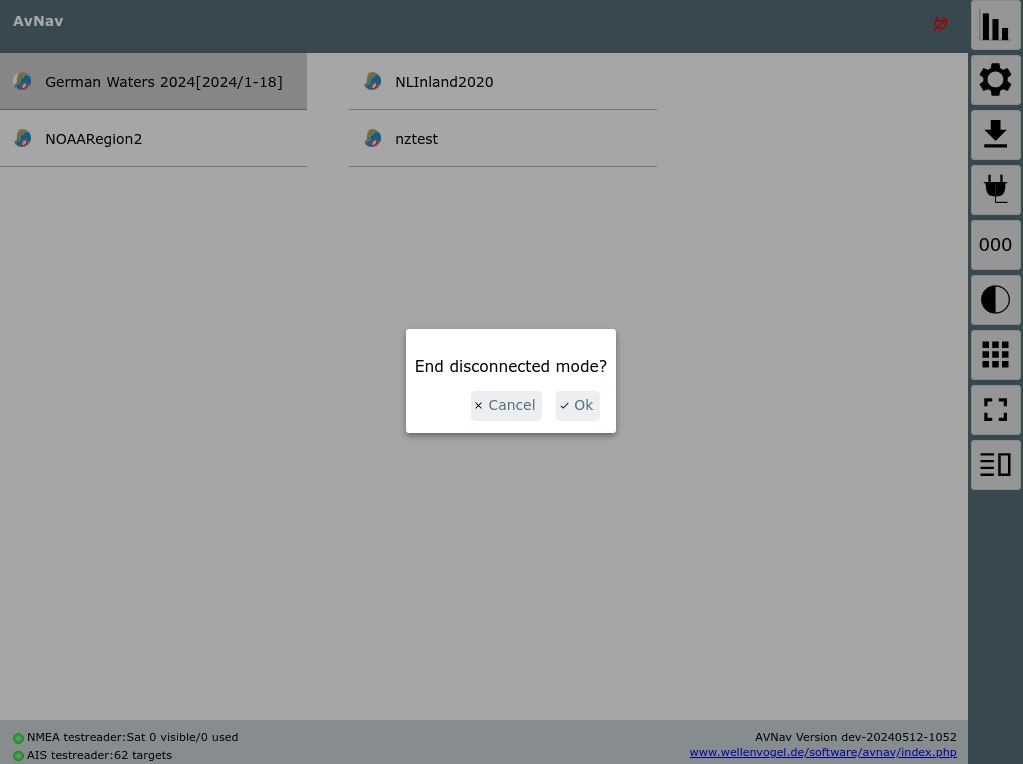

Ab 20240520 wird in der Titelzeile ein kleines rotes Icon angezeigt, wenn man nicht verbunden ist. Ein Klick auf das Icon zeigt einen Dialog zum Beenden des disconnected Modes.

Anker Wache

Auf den Dashboard Seiten kann man eine Ankerwache aktivieren.

Split Mode

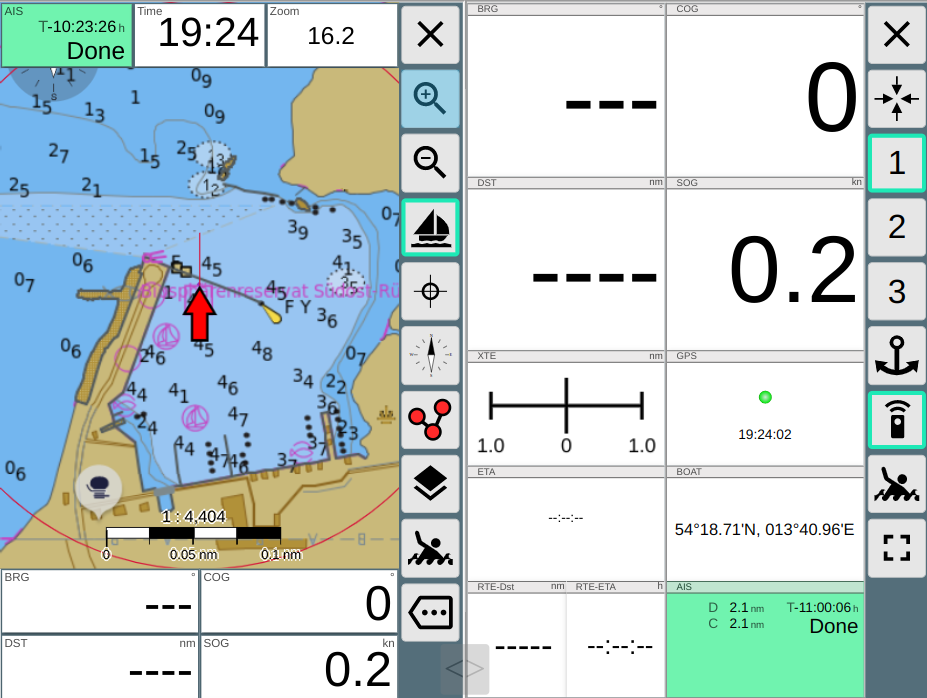

Ab Version 20220819 kann AvNav sein Hauptfenster teilen. Dabei laufen praktisch 2 Instanzen der AvNav App nebeneinander.

Die beiden Instanzen sind weitgehend unabhängig voneinander und können jeweils getrennt bedient werden.
Sie teilen sich zu einem großen Teil die Einstellungen von AvNav.
Nur einige wenige Einstellungen sind jeweils spezifisch für die Seite (rechts/links). Diese werden beim Aufruf der Einstellungsseite mit einem * gekennzeichnet.
Wenn man Einstellungen ändert (ausser die mit dem *) werden die Änderungen auch sofort auf der anderen Seite wirksam.

Die folgenden Einstellungen sind jeweils spezifisch pro Seite:

Name	Bedeutung
connectedMode	Der "Stecker Button" - wenn der ausgeschaltet ist, kann die Instanz keine Änderungen auf dem Server vornehmen. Man kann hier z.B. eine eigene Route testen.
layoutName	Das zu verwendende Layout
remoteChannelName	Der Name für den Fernsteuerungskanal
remoteChannelRead	Fenrsteuerung lesen
remoteChannelWrite	Fernsteuerung schreiben

Falls man andere/weitere Einstellungen spezifisch je Seite vornehmen möchte, kann man eine Datei splitkeys.json im User-Verzeichnis anlegen. Die default Datei findet man auf GitHub. Die Namen für die keys muss man dem Source Code im Abschnitt properties entnehmen. Alle in dieser Datei aufgelisteten Eigenschaften sind dann spezifisch pro Seite.
Die pro Seite spezifisch eingestellten Eigenschaften werden beim Beenden des Split Modes nicht für die dann laufende Instanz übernommen (sind aber für den nächsten Split Mode Aufruf erhalten).

Alarme werden im Split Mode nur in der rechten Instanz angezeigt.

Über den Split Button in jeder Instanz kann der Split mode wieder verlassen werden.

Mit dem Slider kann die Aufteilung zwischen beiden Instanzen verändert werden.

Seit 20240616 kann man mit Settings->Layout->"start with last split mode" erreichen, das AvNav im gleichen Modus (geteilt/nicht geteilt) startet, wie beim letzten Verlassen.
