AvNav OCharts

Avnav Ocharts

Hinweis: ab 2024/02/17 gibt es eine neue (Beta) Version für den Ocharts-Support. Diese läuft auch unter Android. Für eine Beschreibung siehe OchartsNG.

=== nicht für Android ===

Inhalt

AvNav kann Karten in den verschiedenen Raster-Formaten verarbeiten. Bisher war es aber nicht in der Lage, offiziell verfügbare Seekarten zu lesen und anzuzeigen. Seit einiger Zeit gibt es die Firma o-charts, die Karten für viele Gebiete der Erde für OpenCPN bereitstellt.

Nach einigen Absprachen mit der Firma können diese Karten nun (ab Version 20200515 mit einem Plugin - s.u.) auch für AvNav genutzt werden. Bisher können die oesenc Vektor-Karten genutzt werden und ab Version 20220225 (und den zugehörigen Änderungen im o-charts shop - siehe unter releases) können die oeRNC Raster Karten genutzt werden.

Um die Karten in AvNav darzustellen, müssen sie zunächst einmal in Raster Karten umgewandelt werden. Das erledigt ein neues Plugin für AvNav (avnav-ocharts). Die Umwandlung erfolgt dabei im laufenden Betrieb immer dann, wenn die Karten dargestellt werden sollen (teilweise initial in einen cache). Damit kann mit diesen Karten weitgehend normal gearbeitet werden ohne dass man sich um diesen Prozess kümmern muss.

Das Handling der Karten erfolgt dabei vollständig durch das Plugin - das betrifft auch die Installation (die Karten können nicht über die normale Download-Seite hochgeladen werden). Das Plugin hat dazu eine eigene GUI, die von der Hauptseite über den Button (User Apps) und dort über den Button Ocharts-Provider  erreichbar ist.


Erwerb und Installation der Karten

Wichtiger Hinweis: Wenn man keinen Dongle von o-charts hat, sind die Karten an das System gebunden. Wenn es daher beim Einbringen oder bei der Nutzung der Karten Probleme gibt, bitte nicht das System neu aufsetzen - sondern eine Reparatur versuchen. Wenn man das System neu aufsetzt, werden die Lizenzen ungültig. Ich helfe gerne bei Problemen - Kontakt z.B. per email.

Nur bei Nutzung der AvNav Images ist auch ein update der Images möglich. Bitte im Zweifel vorher testen.

Um bei ocharts Karten kaufen zu können, muss dort zunächst ein Konto angelegt werden.

Anschliessend muss man seine Systeme, auf denen man die Karten nutzen möchte auf der Seite von o-charts registrieren. AvNav benutzt dabei den "Offline" Prozess .

Dieser besteht aus den folgenden Schritten:

  1. Erzeugung eines "Fingerprints" für das System, auf dem die Karten genutzt werden sollen. Dieser kann in AvNav über die Bedienoberfläche des Plugins erzeugt und heruntergeladen werden.
  2. Hochladen dieses Fingerprints zu o-charts und Anlegen eines Systems (im Wesentlichen Vergabe eines Namens)
  3. Kaufen von Karten
  4. Zuordnen zu dem angelegten System
  5. Nach kurzer Zeit gibt es eine Mail von o-charts mit einem Download-Link für die Karten (Zip-File)
  6. Hochladen der Karten in AvNav (wieder über die Bedienoberfläche des Plugins).

Für Updates werden die Schritte 4,5 und 6 wiederholt (bei 4 nur Anforderung des Updates).

Für weitere Kartensätze Schritte 3-6.

Für die Schritte 2,3,4 und 5 wird natürlich ein System mit Internet-Verbindung benötigt. Das kann z.B. ein Laptop oder auch ein Android Tablet sein.

Für den Ablauf des Prozesses habe ich ein Video gemacht, um ihn zu verdeutlichen. Hier noch einmal eine kurze Beschreibung dazu.

Hinweis: Wenn die Karten auf dem gleichen System bereits für OpenCPN registriert sind, dann kann man direkt mit Schritt 6 starten. Als Alternative der Zugriff auf die OpenCPN Kartenverzeichniss mit o-charts Karten auch im Plugin konfiguriert werden.

1. Erzeugung des Fingerprints

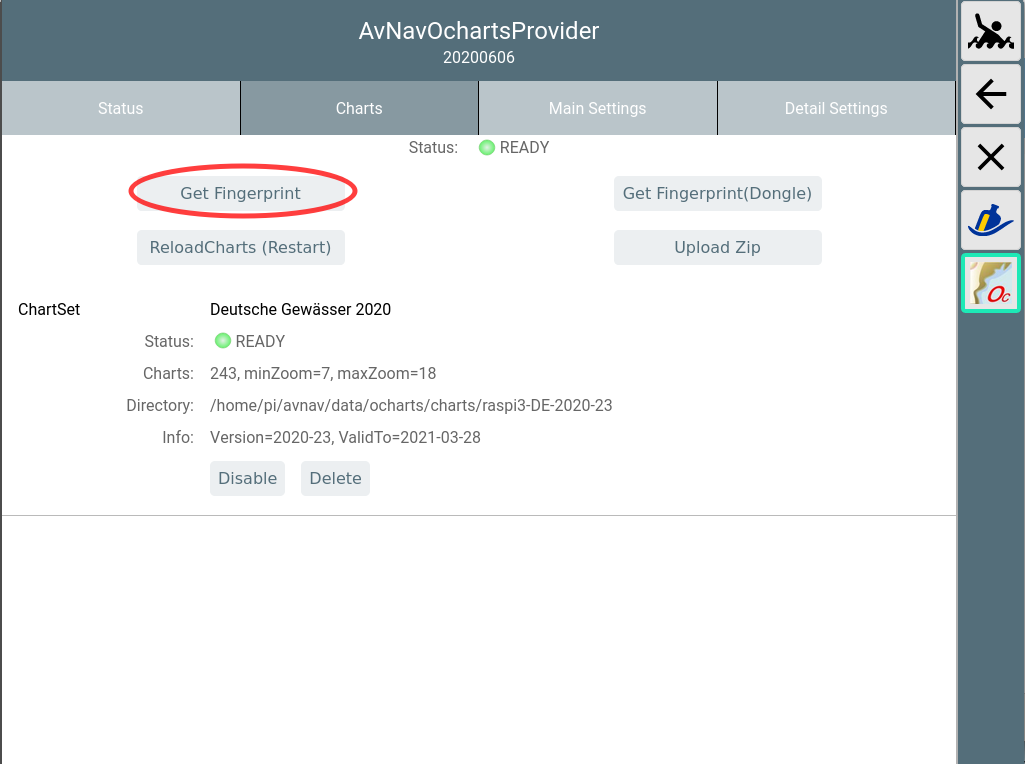

Über ->auf die Oberfläche des Plugins gehen, dort den Tab "Charts" auswählen.

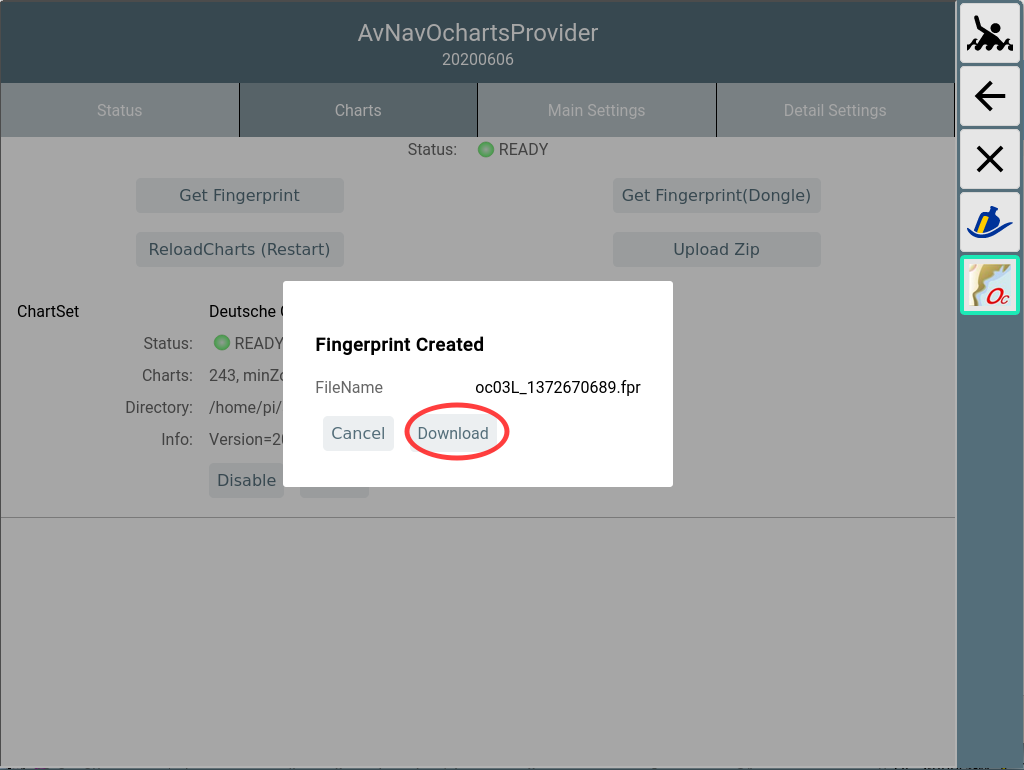

Mit "Get Fingerprint" die Erzeugung des Fingerprints anstossen. Falls man einen Dongle von o-charts benutzt, den Fingerprint über "Get Fingerprint(Dongle)" erzeugen.

Im Dialog die erzeugte Datei auf meinem Gerät speichern.

2. Hochladen des Fingerprints zu o-charts

Auf die o-charts Seite gehen und den Fingerprint hochladen.

Mit Choose File die unter 2. gespeicherte Datei wählen. Dazu einen sinnvollen Namen vergeben (dieser findet sich später in den Mails mit den Download Links).

3. Kaufen von Karten

Bei o-charts aus den verfügbaren oeSENC Karten die gewünschten kaufen.

4. Zuordnen zum angelegten System

Bei 1 kann die Zuordnung zu einem angelegten System erfolgen (hier nicht mehr möglich, weil die Karten bereits zu den 2 maximal verfügbaren Systemen zugeordnet sind). Bei 2 wird dann die Mail mit dem Download-Link angefordert (das erfolgt auch bei Updates - hier im Bild zu sehen: Die letzte abgerufene Version ist 21, verfügbar ist 23).

5. Herunterladen der Karten

Nach kurzer Zeit erhält man von o-charts eine Mail mit dem Download-Link. Diese Datei (zip) herunterladen.

6. Hochladen der Zip-Datei zu AvNav.

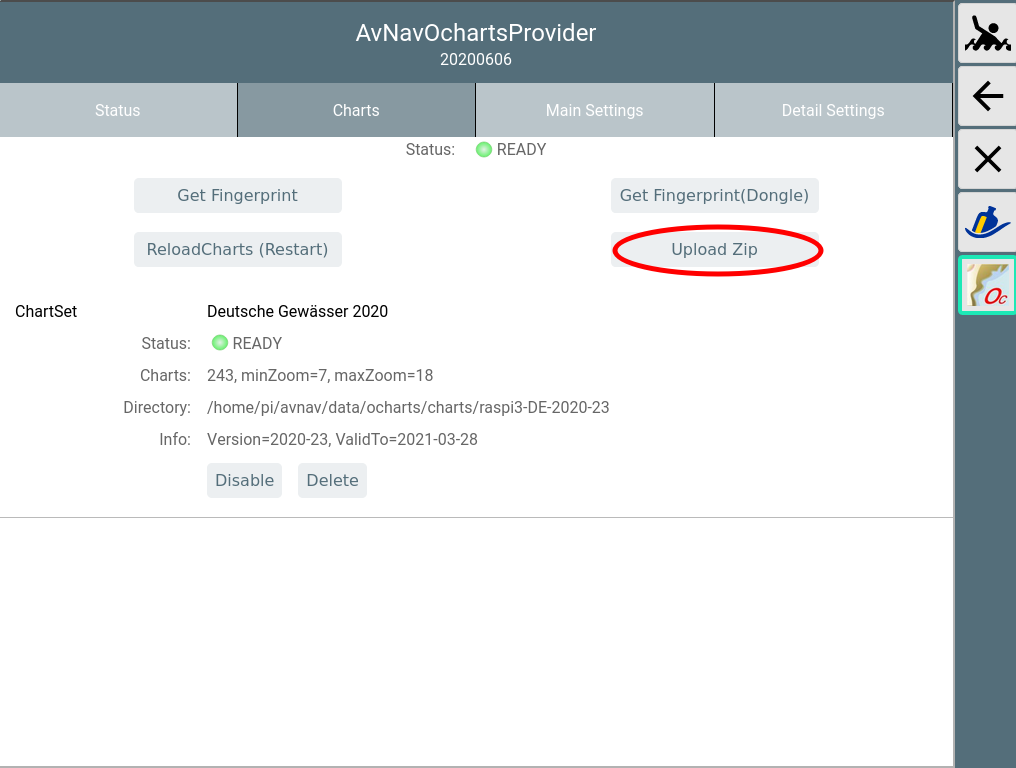

In der GUI des o-chart plugins über "Upload Zip" die im Schritt 5. heruntergeladene Datei zu AvNav hochladen.

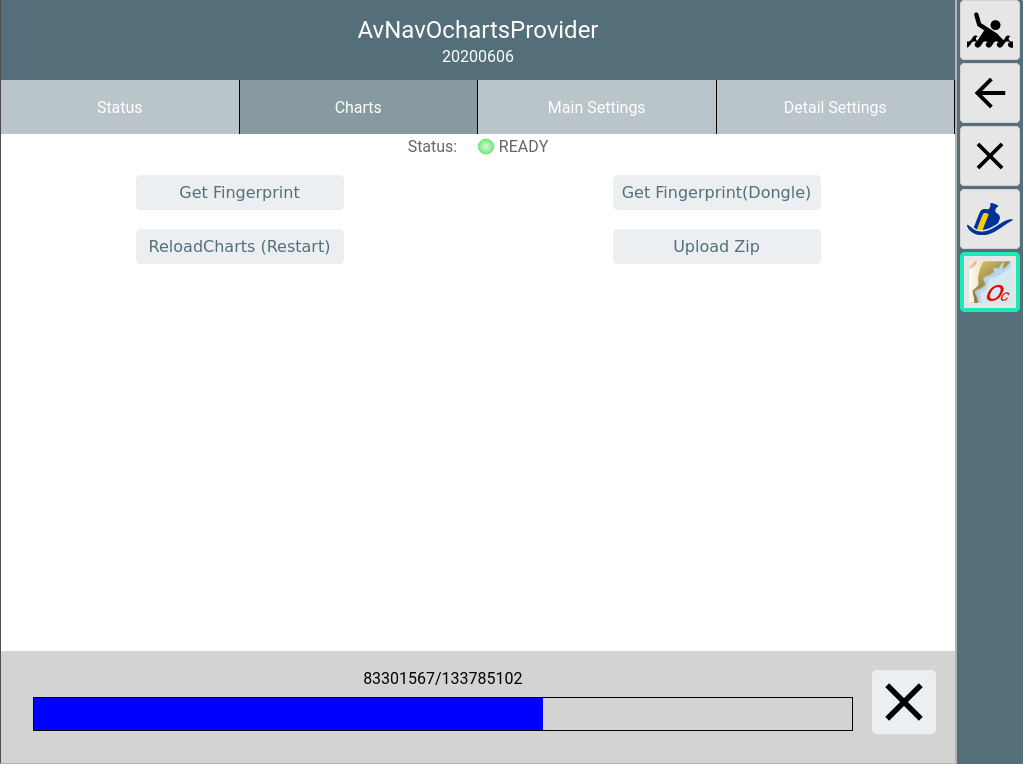

Während des Uploads wird ein Fortschritt angezeigt.

Am Ende des Uploads wird auf dem AvNav Server die Datei ausgepackt, und es werden einige Prüfungen durchgeführt (das kann einige Sekunden dauern).

Die Karten werden (falls nicht anders konfiguriert) in das Verzeichnis /home/pi/avnav/data/ocharts/charts hochgeladen.

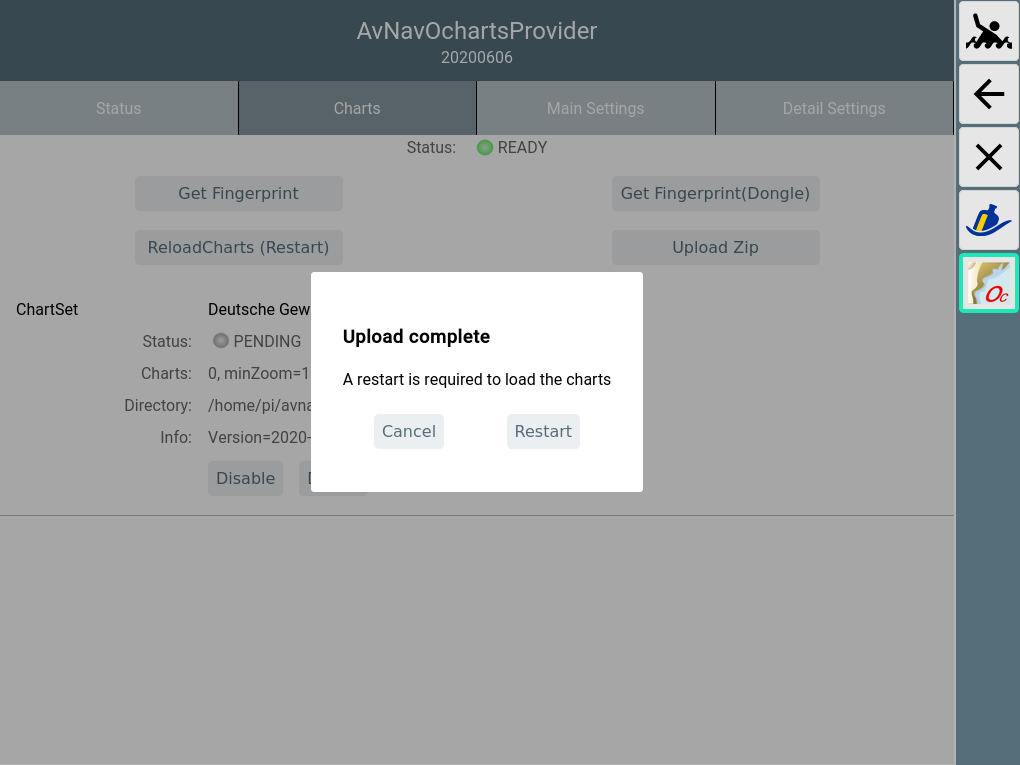

Wenn alle Prüfungen erfolgreich waren, wird angeboten sofort das Plugin zu restarten um die Karten nutzen zu können.

Falls es sich bei den neu hochgeladenen Karten um ein Update schon vorhandener Karten handelt, wírd der vorhandene Satz deaktiviert und der neue Satz aktiviert (beim Restart). Das kann in der GUI später geändert werden. Nicht mehr benötigte Sätze können hier gelöscht werden.

Beim Restart kommt es kurzzeitig zu einigen Fehlermeldungen, aber nach max. 30s sollte der Status zumindest wieder gelb sein (das Plugin liest jetzt alle vorhandenen Karten).

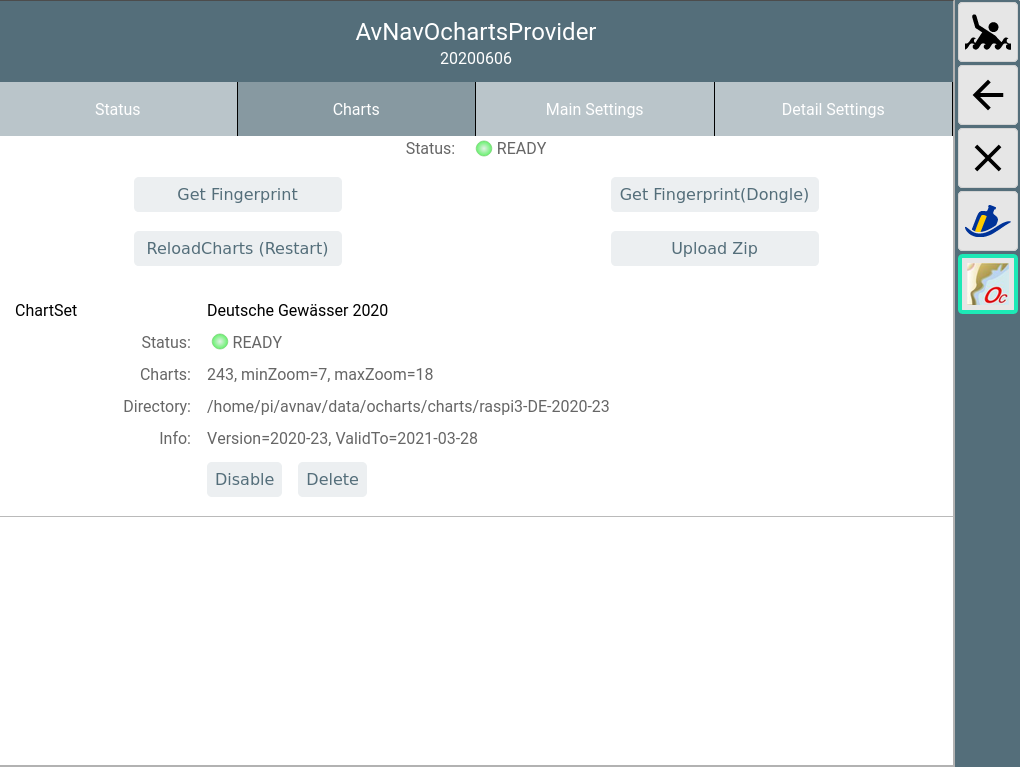

Wenn die Karten erfolgreich geladen werden konnten, sollte am Ende der Status für die Karten auf grün (READY) gehen.

Falls der Status zu "ERROR" (rot) wird, wurde u.U. ein Zip-File hochgeladen, was für ein anderes System zugeordnet war. Details kann man im Log File (/home/pi/avnav/data/ocharts/provider.log) sehen.

Nun sind die Karten verfügbar und können genutzt werden.

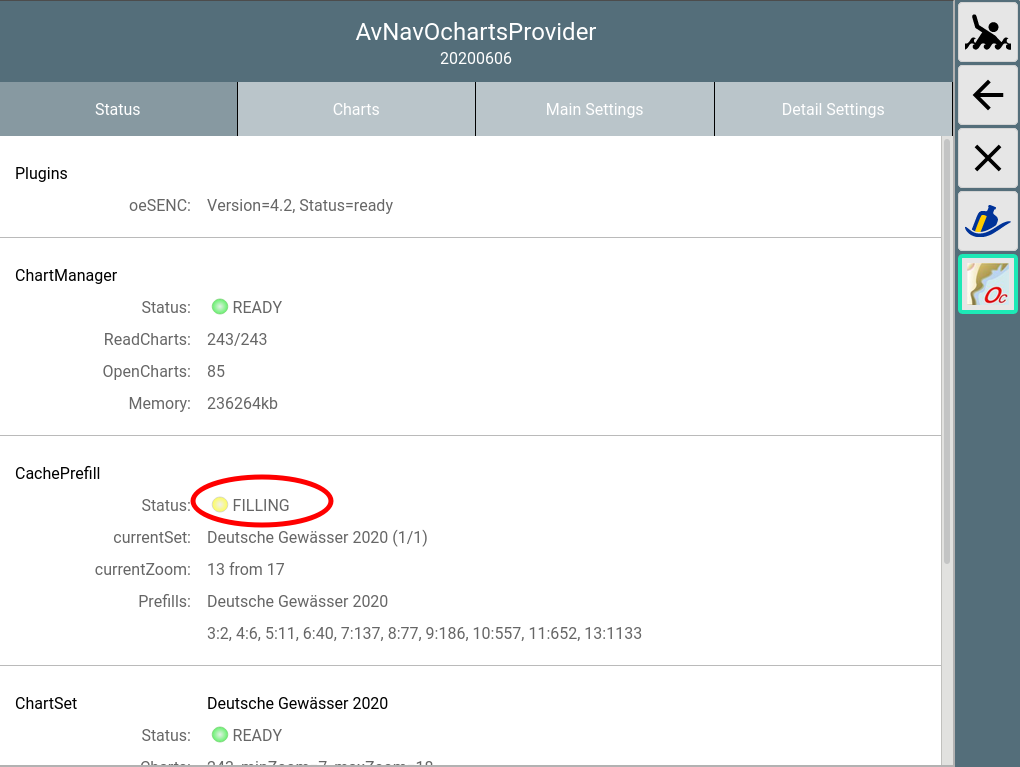

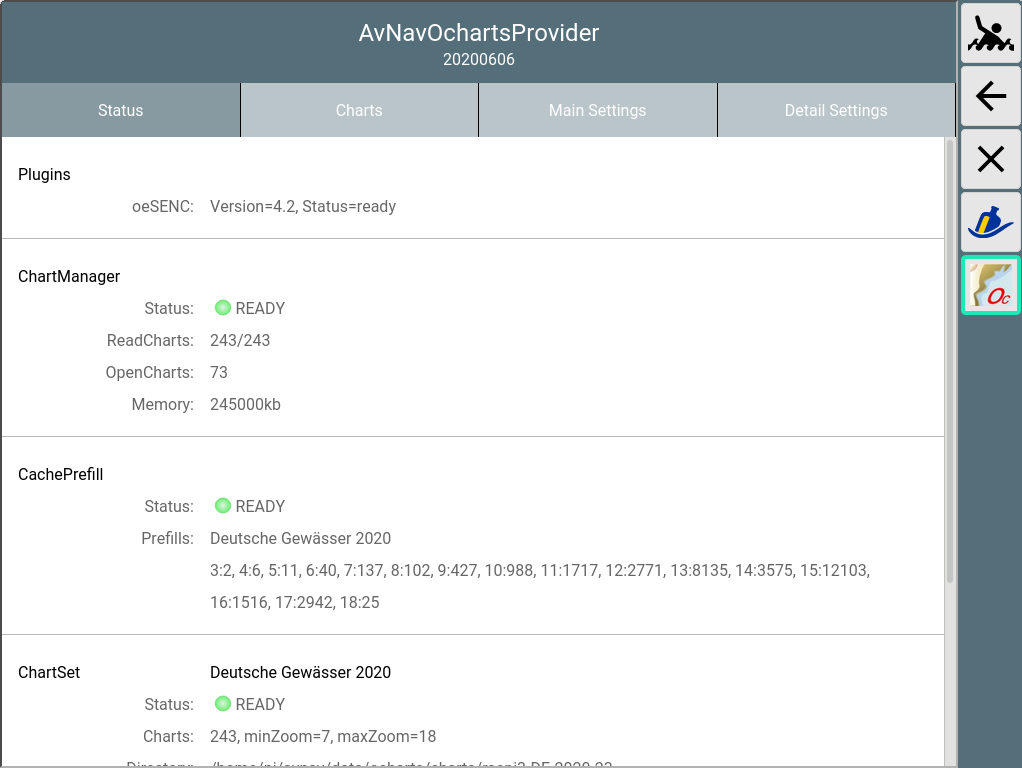

Unter dem Tab Status kann man etwas mehr Details erhalten.

Im Bild ist zu sehen, das nach dem Hochladen jetzt automatisch bereits eine Erzeugung von Kartenkacheln angelaufen ist ("Cache Prefill"). Das sorgt dafür, das die Verzögerungen, die sonst bei der Nutzung durch die begrenzten Resourcen des Raspberry Pi entstehen können, verringert werden. Dazu wird nach einem bestimmten Verfahren ein Teil der Kacheln im Bereich des Kartensatzes vorab erzeugt und in einem Cache File gespeichert.

Trotzdem können die Karten auch bereits unmittelbar genutzt werden.

Wie bereits erwähnt, kann es bei der erstmaligen Nutzung in einem bestimmten Bereich zu Verzögerungen kommen (insbesondere auf den kleineren/älteren Pi's) - nach der erstmaligen Nutzung sind die Kacheln für den Bereich aber im Cache-Speicher und die Verzögerungen sind minimal.

Anpassung des Aussehens

Da die O-charts Karten zunächst als Vektorkarten vorhanden sind, kann in weiten Bereichen das Aussehen der Karten angepasst werden. Dabei sind allerdings einige Einschränkungen zu beachten:

  1. Die Anpassung erfolgt auf der Server-Seite und ist damit für alle verbundenen Displays gleichartig wirksam
  2. Wenn das Aussehen geändert wird, müssen alle bereits im Cache vorhandenen Daten gelöscht werden und alle Karten-Kacheln müssen neu berechnet werden. Das kann auf langsamen Systemen wieder zu Verzögerungen führen. Es läuft sofort wieder der automatische Prefill-Prozess an, um möglichst viele Kacheln schon vorberechnet zur Verfügung zu haben.

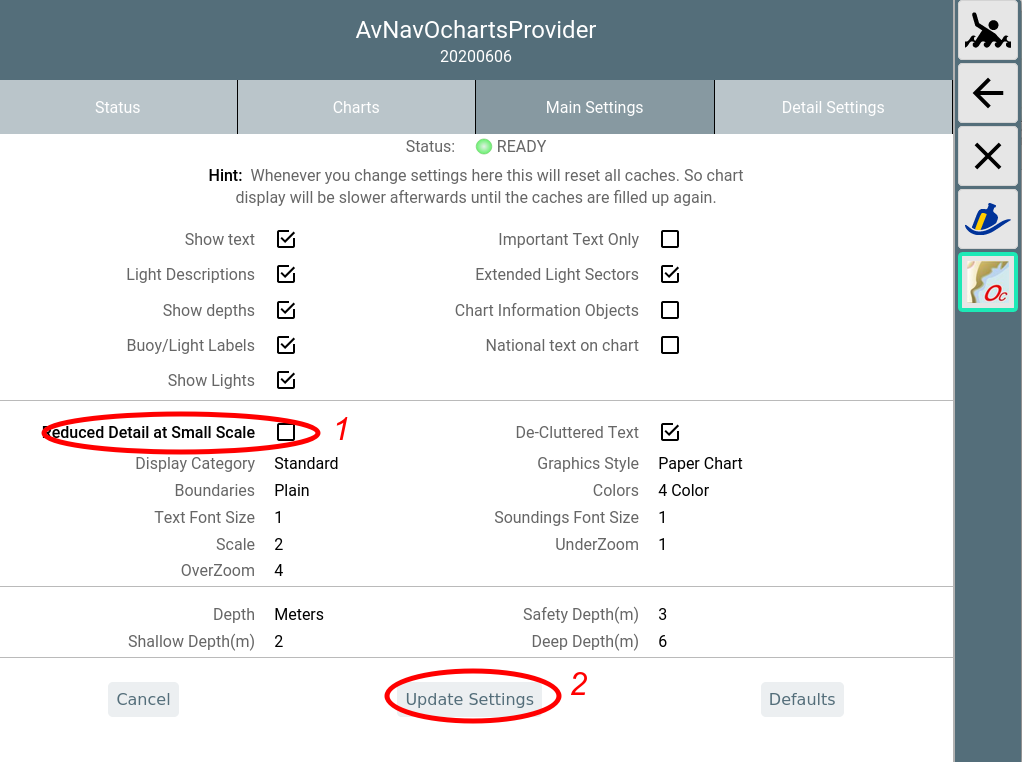

Die Veränderung der Parameter erfolgt über die GUI des Plugins (->), Tab "Main Settings".

Wenn eine Einstellung geändert wird (1) wird der Parameter fett dargestellt. Die Änderungen werden erst wirksam, wenn "Update Settings"(2) angeklickt wird.

Mit Cancel können die Änderungen zurückgenommen werden, Defaults setzt die Einstellungen auf Default-Werte. Die Parameter entsprechen weitgehend den bei OpenCPN vorhandenen Settings.

Die folgende Tabelle listet die Einstellungen.

Name Bedeutung Default
Show Text Zeige Texte zu den Objekten auf der Karte true
Important Text Only Verberge weniger wichtige Texte false
Light Descriptions Beschreibungen für Feuer true
Extended Light Sectors Sektoren für Feuer true
Show Depth Zeige Tiefen Werte true
Chart Information Objects spezielle Objekte auf der Karte true
Buoy/Light Labels Bezeichnungen für Feuer/Tonnen true
National text on chart Nationale Texte true
Show Lights Zeige Feuer true
Reduced Detail at Small Scale Reduziere die Details auf geringeren Zoom-Leveln true
De-Cluttered Text Bessere Anordnung der Texte true
Display Category Art der Darstellung (Base,Standard,All,User Standard) All
Graphics Style Grafische Darstellung (Paper Chart, Simplified) Paper Chart
Boundaries Art der Begrenzungen (Plain, Symbolized) Plain
Colors Farben (4 Color, 2 Color) 4 Color
Text Font Size Skalierung für die Text-Grösse 1 (ca. 12px)
Soundings Font Size Skalierung für die Tiefen-Angaben (ab oesenc-pi 4.2.x) 1 (ca. 12px)
Scale Basis Skalierung. Höhere Werte sorgen für mehr Details auf kleineren Zoom-Stufen 2
UnderZoom Anzahl der Zoom Stufen, die eine höher aufgelöste Karte verkleinert wird, wenn auf dem gewünschten Level keine Karte vorhanden ist 1
OverZoom Anzahl der Zoom Stufen, die eine niedriger aufgelöste Karte vergrößert wird,wenn es keine besser aufgelöste Karte gibt.
Hinweis: Scale,UnderZoom und OverZoom bestimmen massgeblich, wie aufwendig der Render-Vorgang ist, d.h. wieviele Karten an der Erzeugung einer Kachel beteiligt werden müssen. Kleinere Werte führen zu weniger Karten (schneller) können aber in bestimmten Bereichen zu weissen Flächen zwischen Karten-Teilen führen. Die Defaults sollten ein guter Kompromiss sein.
4
Depth Einheit für die Tiefen-Angaben (Meters, Feet, Fathoms) Meters
Shallow Depth Tiefe für Flachwasser 2
Safety Depth Tiefe für Sicherheits-Kontur 3
Deep Depth Tiefe für Tiefwasser 6

Unter dem Tab "Detail Settings" können gezielt einzelne Karten-Features an- oder abgeschaltet werden.

Feature Info (Object Query)

Ab der Version 20201219 (erfordert entsprechende Version von AvNav und vom plugin) gibt es eine Information zu den Objekt Eigenschaften bei Klick auf die Karte.

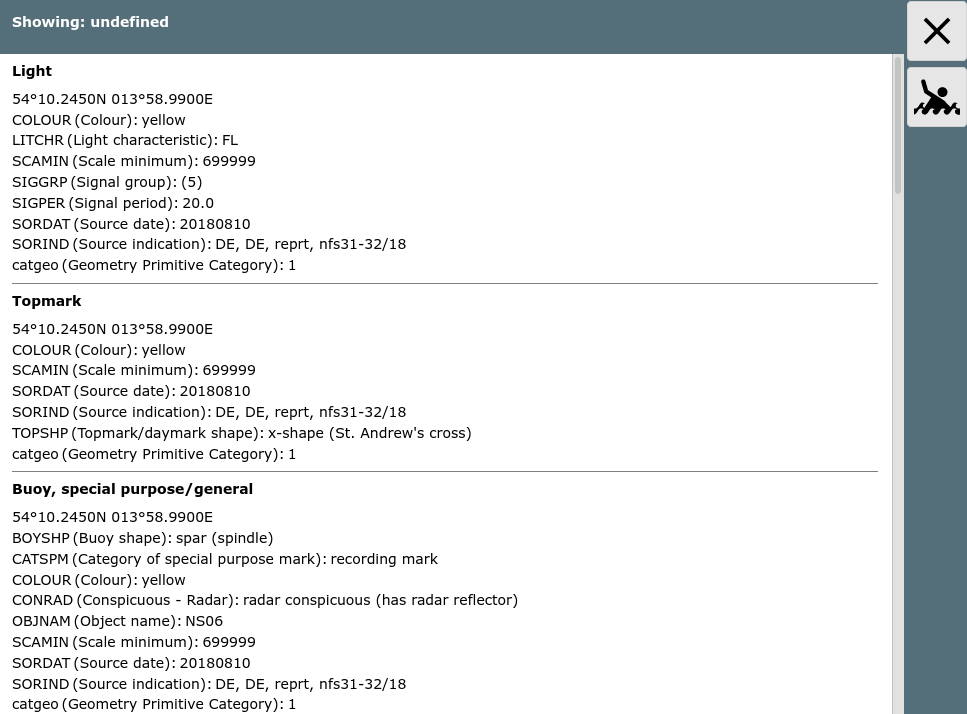

Es wird in dieser Darstellung zunächst die komprimierte Information zu einem Objekt angezeigt. Diese ist jedoch nur für Lichter, Tonnen und einige andere ausgewählte Klassen so verfügbar.

Über "Info" können die Roh-Informationen der Karten angezeigt werden.


Installation

Die Installation kann normal als Paket in den AvNav Images erfolgen. Für die Headless Images sind die nötigen Pakete bereits installiert. Zusätzlich sind die Pakete auch im Repository vorhanden. Es müssen die Pakete

  • avnav-ocharts-plugin
  • avnav-oesenc

installiert werden. Für das Paket avnav-ocharts-provider ist mindestens die Version 20200606 nötig. Das Paket avnav-oesenc ist das oesenc-pi plugin - allerdings so verpackt, das es nach /usr/lib/avnav/plugins/ocharts installiert wird, um Konflikte mit einer OpenCPN Installation zu vermeiden.

sudo apt-get update
sudo apt-get install avnav-ocharts-plugin avnav-oesenc
sudo systemctl restart avnav

Falls auf anderen Images gearbeitet wird, sollte das Repository von free-x hinzugefügt werden.

deb https://www.free-x.de/debian buster main contrib non-free

Die Pakete sind auch in der Release Liste hier darunter zu finden. Um ein solches Paket zu installieren (falls es noch nicht im Repo ist - oder um ein älteres zu verwenden) - das Paket herunterladen und installieren (die Version durch die jeweils aktuelle ersetzen).

cd /home/pi/avnav
wget -O avnav-ocharts-plugin_20200606-raspbian-buster_armhf.deb https://www.wellenvogel.net/software/avnav/downloads/release-ochartsplugin/20200606/avnav-ocharts-plugin_20200606-raspbian-buster_armhf.deb
sudo dpkg -i /home/pi/avnav/avnav-ocharts-plugin_20200606-raspbian-buster_armhf.deb
sudo systemctl restart avnav

Alternativ kann man das Paket natürlich auch auf einem PC herunterladen und dann z.B. per scp/WinScp auf den pi kopieren und dann dort installieren.

Releases

Alle Releases und auch zwischenzeitlich eventuell gebaute Entwickler-Versionen (daily builds) findet man unter:

Release Versionen

  • 20230706 packages
    • Fehlerkorrektur: Checkboxen in den Einstellungen wieder sichtbar
  • 20230702 packages
    • Fehlerkorrektur #41: Korrektes Handling von SENC overlays
    • Fehlerkorrektur #47: Korrektes Handling von obsoleten Karten (open error 3)
    • Verbesserung: Erlaube das Setzen eines Render-Timeouts in den Plugin-Einstellungen
    • Nutzung von OpenCPN Karten sollte besser funktionieren
  • 20220605 packages
    • Fehlerkorrektur #36: Probleme unter OpenPlotter mit OpenCPN auf flatpak
  • 20220421 packages
    • Fehlerkorrektur: Fehler beim restart des providers
    • dependencies to avnav-ocharts
  • 20220307 packages
    • Fehlerkorrektur #31: Checkbox für OpenCPN Integration nicht angezeigt
    • Fehlerkorrektur: falsche Version angezeigt
    • besseres Fehlerhandling beim Nutzen der Karten, Anzeige solcher Fehler im Status
    • korrekter Bereich für "memPercent" bei der Konfiguration
  • 20220225 packages
    • Neuer O-charts shop
      In den nächsten Tagen wird im o-charts Shop ein neues Verschlüsselungsschema eingeführt.
      Das erfordert diese neue Version für das AvNav plugin. Ausserdem muss man das neue avnav-ocharts Paket installieren - mindestens in der Version 0.9.0.72 (sinnvoll nutzt man dafür das avnav update plugin). Das (alte) Paket avnav-oesenc ist jetzt überflüssig und kann deinstalliert werden. Es kann aber auch problemlos auf dem System verbleiben.
      Die Benutzung der Karten und der Kaufprozess haben sich nicht geändert. Ebenso funktionieren alle vorhandenen Karten weiter. Wenn die Änderung im Shop vollzogen ist, können allerdings keine Karten mehr heruntergeladen und mit dem alten plugin genutzt werden.
      Mit dem neuen plugin(und dem neuen Shop) ist AvNav jetzt auch in der Lage oeRNC Karten zu nutzen  (wie z.B. die Imray Karten für das Mittelmeer).
    • Es gibt jetzt auch Pakete für die raspberry debian bullseye OS Versionen (sowohl 32 bit als auch 64 bit)
    • Der Schalter "reduce details on lower zoom levels" funktioniert jetzt korrekt
    • Die "under zoom" Einstellung arbeitet jetzt effitzineter, so das der erlaubte Bereich vergrössert und der default auf 4 gesetzt wurde. Das vermeidet potentielle weisse Flächen, wenn es keine Karten direkt für den gewählten zoom level gibt.
    • Man kann jetzt direkt die Nutzung der ggf. unter OpenCPN auf dem gleichen System installierten Karten direkt in den AvNav plugin Einstellungen aktivieren (man muss nicht mehr die Konfig-Datei bearbeiten). Das funktioniert aber nur für Karten, die mit dem neuen ocharts_pi plugin bei OpenCPN installiert wurden.
  • 20210711 Pakete
    • Fehlerkorrektur: Caches werden nicht neu gebaut nach Parameter-Änderung
  • 20210328 Pakete
    • Parameter handling in AvNav (erfordert AvNav ebenfalls ab 20210322)
    • Limit für Zip-Grösse auf 3GB erweitert
    • Fehler beim Restart behoben
  • 20210115 Paket
    • Umstellung auf python3 (erfordert AvNav ebenfalls ab 20210115)
    • besseres Handling von Fehlern beim Laden der Karten
  • 20201219 Paket
    • Anzeige von Objekt-Informationen (erfordert AvNav ebenfalls ab 20201219)
  • 2020115 Paket
    • Verbessertes Memory Handling: Der Xvfb wird überwacht und restartet, wenn er > 120 MB Speicher braucht
    • Schnellerer Start: Die Karteninformationen werden in einem Cache gehalten, es wird nur neu gelesen, wenn sich an den Karten etwas ändert
    • Speicherleak im OpenCPN plugin beseitigt (workaround) - damit wächst der Speicherverbrauch vom Xvfb nicht mehr so stark
    • Hinweis: Nach Installation per Hand mit dpkg (erzeugt einen Fehler) müssen ggf mit
      sudo apt-get install -f
      die neuen Abhängigkeiten nachinstalliert werden.
  • 20200710 Paket
    • Das Verzeichnis für die Karten kann separat eingestellt werden - siehe Details
    • Beim Hochladen von Karten wird jetzt sofort geprüft, ob die Karten gelesen werden können, sonst wird das Hochladen verweigert
    • Keine Fehler mehr in der GUI beim Restart des Providers
    • Funktioniert auch auf einer vfat Partition wie sie von avnav-touch genutzt wird
  • 20200705 Paket
    • Korrektur für ein Problem im OpenCPN plugin das potentiell dafür sorgt, das nach längerer Laufzeit keine Karten mehr dekodiert werden können.
  • 20200606 Paket
    • erste Version

Lizenzhinweise

Die Nutzung der Karten für AvNav mit dem oesenc-pi Plugin ist so mit o-charts diskutiert und abgestimmt worden und ist damit legal im Sinne der Lizenzen.
Die Lizenzbedingungen von o-charts sind dabei unbedingt zu beachten. Es ist insbesondere nicht gestattet, die Karten zu kopieren oder auf anderen als den lizensierten Systemen einzusetzen.

Der Zugriff auf die Karten innerhalb von AvNav ist nur aus dem lokalen Netz möglich, maximal können 5 Geräte (Clients) gleichzeitig die o-charts von einem AvNav Server nutzen.

Für die Software-Lizenzen siehe die Readme.

Konfiguration des Plugins

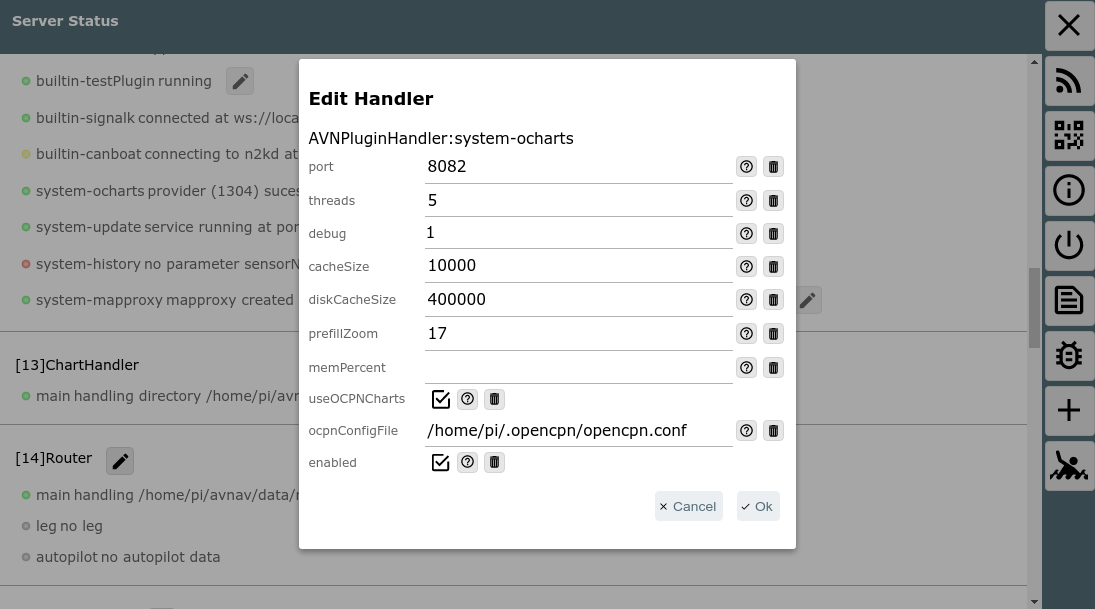

Einige Konfigurationen des plugins können über die Server/Status  Seite unter "plugins/system-ocharts" vorgenommen werden (AvNav >= 20210322).

Das sind die folgenden Parameter:

Name Bedeutung Default
port Http port für das plugin 8082
threads Zahl der zu nutzenden Threads 5
debug Level für das logging (<datadir>/ocharts/provider.log).
<datadir> ist auf einem RaspBerry Pi /home/pi/avnav/data
1
cacheSize Maximale Zahl von Karten-Kacheln, die im Speicher gehalten werden sollen. Der Provider berücksichtigt aber auch noch den erlaubten Speicher und verringert diese Zahl potentiell 10000
diskCacheSize Maximale Zahl von Kartenkacheln für einen Kartensatz, die im Cache-File auf der SD Karte gehalten werden sollen 400000
prefillZoom Bis zu welchem Zoomlevel sollen beim Prefill schon Kacheln berechnet werden. Wenn man diesen Wert höher setzt, dauert der Prefill entsprechend länger. 17
memPercent Der prozentuale Anteil des Systemspeichers, den der Provider maximal nutzen soll. Wenn man diesen nicht setzt (oder zu klein) berechnet der Provider intern einen Minimalwert und nutzt diesen.
Der kann u.U. insbesondere bei der Nutzung von Rasterkarten sehr klein sein und ihn damit zwingen ständig Karten-Dateien zu öffnen und zu schliessen - was die Geschwindigkeit stark reduzieren kann. Wenn man ausreichend Speicher hat (z.B. > 2GB), wird das Arbeiten beschleunigt, wenn man  den Speicher auf 1GB setzt.
---
useOCPNCharts
(seit 20220225)
Wenn dieses Flag gesetzt ist, können Karten, die von OpenCPN auf dem gleichen System genutzt werden, auch in AvNav direkt verwendet werden. Das geht allerdings nur mit den Karten, die mit dem neuen o-charts_pi Plugin installiert wurden (ab 1.3. 2022). aus
ocpnConfigFile
(seit 20220225)
Der Pfad zum OpenCPN config file (normalerweise $HOME/.opencpn/opencpn.conf). Diese Datei muss gelesen werden, um die installierten Karten zu finden. $HOME/.opencpn/opencpn.conf


Technische Details

Die eigentliche Bereitstellung der Karten erfolgt durch ein executable auf dem Raspberry, das standardmäßig über den Port 8082 erreichbar ist. Dieses executable lädt das oesenc-pi OpenCPN plugin.
Die Kommunikation mit AvNav erfolgt über ein plugin in AvNav.

Die GUI ist eine reactjs Anwendung, die ebenfalls durch das executable bereitgestellt wird und in AvNav als User App integriert ist.

Der Code ist verfügbar auf GitHub.

Die Installation erfolgt in das Verzeichnis /usr/lib/avnav/plugins/ocharts. Die Daten liegen im Verzeichnis /home/pi/avnav/data/ocharts. Für das Plugin können in der avnav_server.xml noch einige weitere Konfigurationen vorgenommen werden (die meisten direkt in der UI - siehe weiter oben). Im Normalfall ist das aber nicht nötig. Falls solche Konfigurationen erfolgen sollen, müssen sie unterhalb des Plugin-Managers stattfinden.

Ab Version 20200709 kann auch das Verzeichnis für die Karten separat gesetzt werden:
<AVNPluginHandler>
...
<system-ocharts uploadDir="$DATADIR/charts/ocharts"/>
</AVNPluginHandler>

Hier wird das Verzeichnis auf /home/pi/avnav/data/charts/ocharts gesetzt (es liegt sonst auf /home/pi/avnav/data/ocharts/charts). Das kann z.B. auf dem touch image hilfreich sein, da dort nur im Verzeichnis /home/pi/avnav/data/charts ausreichend Platz verfügbar ist.
